Eczane Yazısı Takım
Kategori
Stok Kodu
ecnzvkmhrf
Stok Durumu
Alım yapmadan önce, lütfen stokları teyit ediniz.
Vitrin Fiyatı
25 cm harf için verilmiştir.
1.068,46 TL + KDV
1.025,72 TL + KDV
(%4,00 havale indirimi)

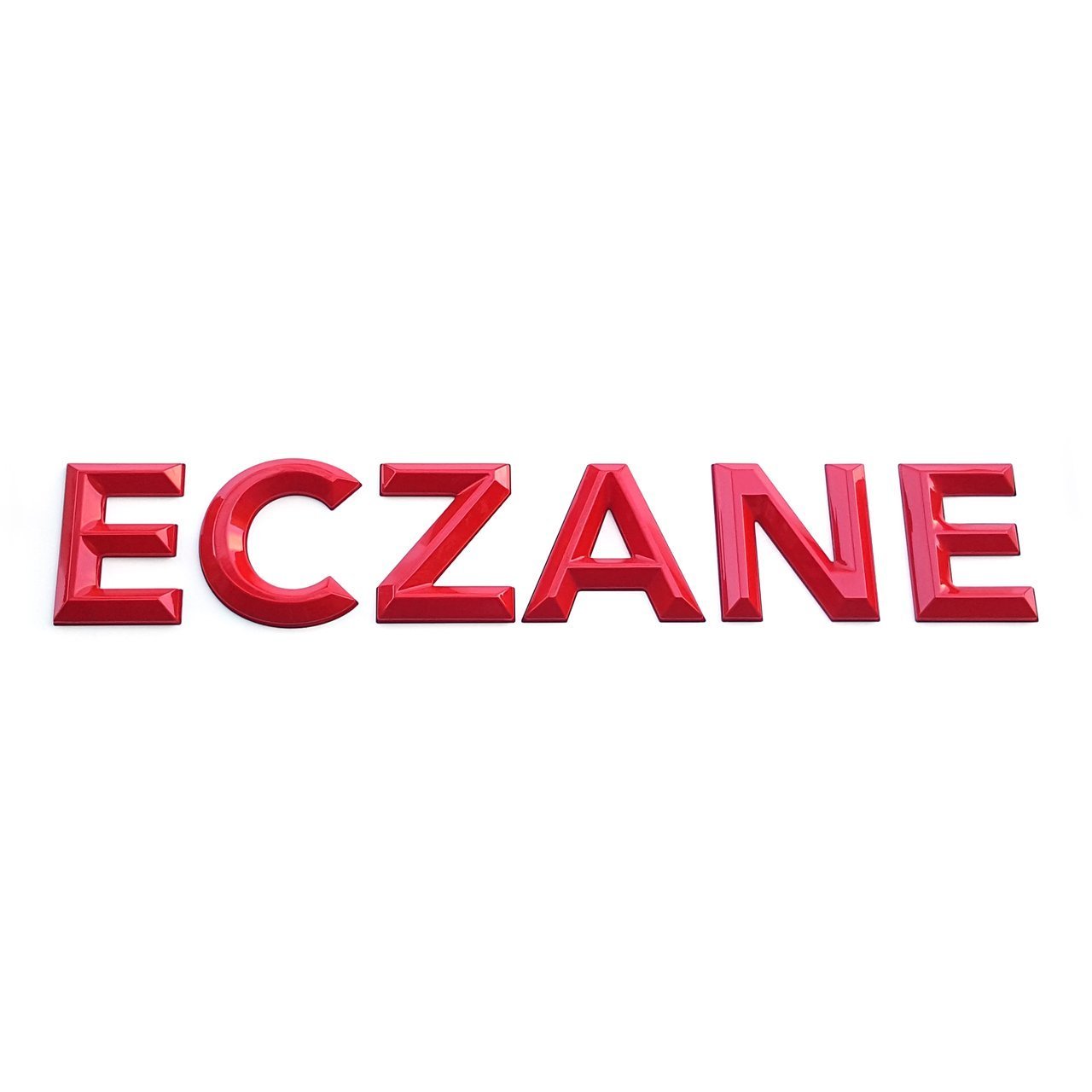

Eczane Yazısı Takım
3 mm kalınlıkta kırmızı akrilikten yapılmıştır. Eczane tabelası, eczanelerin daha kolay bulunması, fark edilmesi ve diğer tabelalardan da ayırt edilebilmesi için standart hale getirilmiş eczane tabelalarına verilen genel isimdir. Eczane tabelaları, 2014 senesinde yürürlüğe giren kanunla kırmızı-beyaz renklerle, kullanılacak malzemeler ve tanımlanan ölçüler ile standart hale getirilmiştir.
Eczane Levha Standartları Klavuzu
Amaç/Madde 1: Bu Kılavuz ile ülkemizde faaliyet gösteren eczanelerin levhalarında aynı standartların kullanılması sağlanarak hastaların eczanelere erişiminin kolaylaştırılması, farklı standartlarda eczane levhası kullanılması halinde ortaya çıkan görsel kirliliğin ve eczaneler arası haksız rekabetin önlenmesi amaçlanmıştır.
Kapsam/Madde 2: 6197 sayılı Eczacılar ve Eczaneler Hakkında Kanun’a göre açılmış serbest eczaneleri kapsar.
Dayanak/Madde 3: Bu kılavuz 6197 sayılı Eczacılar ve Eczaneler Hakkında Kanun'a uygun olarak; 12/04/2014 tarihli ve 28970 sayılı Resmi Gazete'de yayımlanarak yürürlüğe giren Eczacılar ve Eczaneler Hakkında Yönetmeliğin 25 inci maddesine göre hazırlanmıştır.
Eczane Levha Standartları/Madde 4: (1) Eczane levha standartları aşağıdaki şekilde belirlenmiştir.
a) Standart 1
- Beyaz Tabela: 150x50 cm
- Kırmızı Tabela: 200x45 cm
- Eczane Harf Yüksekliği: 25 cm
- Eczane İsmi Harf Yüksekliği: 9 cm
- Levha 1. Zemin ölçüsü 200 cm olan eczane levhası
- Levha 2. Zemin ölçüsü 300 cm olan eczane levhası
- Kırmızı Tabela: 300x70 cm
- Eczane Harf Yüksekliği: 38 cm
- Eczane İsmi Harf Yüksekliği: 14 cm
- Beyaz Tabela: 225x80 cm
b) Standart 2
400 cm ve üzeri zemin ölçüsüne sahip eczanelerde beyaz zemin 30x100 cm olacaktır. Sadece kırmızı tabela zemine göre büyüyecektir.
- Tabela: 400x70 cm
- Tabela: 500x70 cm
- Tabela: 600x70 cm
- Tabela: 700x70 cm
- Tabela: 800x70 cm
- Tabela: 900x70 cm
- Tabela: 1000x70 cm
Kübik Kabartmalı Pleksi Kutu Harf Levha Teknik Özellikleri
Madde 5: (1) 2 m, 3m, 4m ve 4m üzeri eczane cephesine sahip eczaneler için oluşturulan levha standartları ve uygulamaya ilişkin özellikler aşağıdaki şekilde belirlenmiştir.
a) Taşıyıcı Konstrüksiyon
5.1.a.1. Konstrüksiyonu oluşturan tüm elemanlar demir profil malzeme olacaktır.
5.1.a.2. Taşıyıcı konstrüksiyon alt ve üst yatay profilleri minimum 30x30x2 mm et kalınlığında demir profil olacaktır. Profil, konstrüksiyon içine su girişini engelleyen türde olacaktır.
5.1.a.3. Ara taşıyıcı profiller 30x20x2 mm olup, söz konusu ara kayıtlar, maksimum 100 cm aralıklarla alt ve üst yatay profillere kaynak yapılacaktır. Taşıyıcı karkasın esnememesi için her dikey profil ile yatay profil arasına 45 derece açı ile minimum 30x20x2 mm demir profil payanda kaynatılacaktır.
5.1.a.4. Profillerin tamamı antipas boya ile boyanacaktır.
5.1.a.5. Konstrüksiyon arka yüzeyi 0,50 mm et kalınlığındaki gofrajlı alüminyum ile kapatılacaktır.
b) Alüminyum Kasa
5.1.b.1. Alüminyum kasaların tamamı kırmızı ve beyaz zeminler 2mm kalınlığındaki alüminyum olacaktır. Üst taban kırmızı alt zemin alüminyum kasanın derinliği 5 cm, üst beyaz alüminyum kasa, yan alın kırmızı alüminyum kasa derinliği bükümler dahil 12 cm olacaktır.
5.1.b.2. Alüminyum kasa, kırmızı alın ve yan alınların tamamı RAL 3020 renkte elektrostatik toz boya yapılacaktır. Beyaz üst zemin alüminyum kasa RAL 9003 renkte elektrostatik toz boya yapılacaktır.
5.1.b.3. Boya öncesi kromatlama ve alodine işlemi uygulanacaktır.
5.1.b.4. Kaynak atıkları tıraşlanarak düzeltilecek ve astarlanacaktır.
5.1.b.5. Kasa parçalarının birleşimlerinde aynı kotun tutturulmasına dikkat edilecektir.
5.1.b.6. Üst alın kırmızı alüminyum zeminlerin birbirlerine bağlantısı alttan geçme alüminyum profil ile yapılacaktır. Yan yana gelen parçalar arasında açıklık kalmayacaktır.
5.1.b.7. Kırmızı taşıyıcı levha takılacak zemin ölçüsünde olup, boy 70 cm olacaktır. Üzerine gelecek beyaz levha boyu 15 cm alt ve üst çıkış sağlayacak şekilde 100 cm olacaktır. Eczanenin giriş kapısının konumuna bakılmaksızın, eczane ve eczane isminin yer aldığı beyaz zeminli levha, kırmızı zeminli taşıyıcı levhanın sağ ve sol tarafında eşit pay kalacak şekilde ortalanarak monte edilecektir.
5.1.b.8. Beyaz zemin, kırmızı üst alın üzerine modüler sistem olarak takılacaktır. Modülerlik sayesinde değişim kolay olacak ve alt zemine hasar vermeyecektir. Modüler beyaz zemin takıldığında, montaj vidaları ve profilleri kesinlikli görünmeyecektir.
5.1.b.9. Beyaz Zemin, 300x100 cm olacaktır. Eczane yazısı, pleksiglas prizma üçgen harf fon baskı uygulaması yapılacaktır. Fon baskı uygulamasında 4 mm kırmızı pleksiglas kullanılacaktır. Işık geçirgenliği ve ışığın homojenize olması için difüzyonlu pleksiglas kullanılacaktır. Yazı karakteri (font) Avenir Next Pro bold, kübik, 3 boyutlu olacaktır. Yazı karakterinin harf büyüklüğü ve ara boşlukları aşağıdaki çizimlerde detaylandırılmıştır.
5.1.b.10. Beyaz zemin üzerinde eczane ismi büyük harflerle ışıksız folyo olarak alüminyum zemine uygulanacaktır. Kırmızı yan alın alüminyum, içine dikine Eczane yazısı dekupe edilecek, içine beyaz 3mm pleksiglas kullanılacaktır. Eczane ismi karakteri (font) Avenir Next Pro olacaktır, Harf yüksekliği 20 cm olacaktır. Teknik detayları aşağıdaki çizimde yer almaktadır.
5.1.b.11. Levhaların ışıklı yada ışıksız olması eczacının insiyatifinde olup, ışıklı levhanın tercih edildiği eczanelerde sadece ‘’ECZANE’’ yazısında led aydınlatma kullanılacak, eczane isminde hiçbir şekilde aydınlatma olmayacaktır.
Eczane Levhası Teknik Çizimleri
Madde 6: Eczane levhalarına ilişkin teknik çizimler aşağıdaki şekilde belirlenmiştir.
- H: 50 cm
- Difüzyonlu Pleksiglas
- Prizma Üçgen (kübik) Kutu Harf
- Yazı karakteri: Avenir Next Pro Bold
- H: 20cm
- Siyah Folyo
- Yazı karakteri: Avenir Next Pro
- 2 mm alüminyum
- Elektrostatik boyalı
- Ral 3020 (bayrak kırmızısı)
- 2 mm alüminyum
- Elektrostatik boyalı
- Ral 9003 (beyaz)
- 4 mm Fon Baskı
- Pleksiglass Kutu Harf
- Üçgen (kübik) harf
- Beyaz led aydınlatmalı
- Önden Görünüm
- Yandan Görünüm
- Akşam Görünüm
- 2 mm alüminyum
- Elektrostatik boyalı
- Ral 3020
- 2 mm alüminyum
- Elektrostatik boyalı
- Dekupe Oyma
- Florasan Led Aydınlatma
- Ral 3020
Yürürlük/Madde 7: (1) Bu Kılavuz Kurum Başkanı Onayı ile yürürlüğe girer.
Yürütme/Madde 8: (1) Bu Kılavuz hükümlerini Kurum Başkanı yürütür.
